Quem acompanha o TecnoUp sabe que lidar com a temperatura dos componentes do computador é um fator decisivo para a vida útil do hardware.
Os SSDs no formato M.2 NVMe entregam velocidades de leitura e escrita absurdas, mas toda essa potência tem um preço: o aquecimento elevado. Temperaturas extremas podem fazer o SSD perder desempenho (fenômeno conhecido como thermal throttling) ou, em casos piores, queimar o componente completamente.
Para resolver esse problema, comprar um dissipador de calor M.2 é a melhor alternativa. Porém, na hora da montagem, surgem muitas dúvidas: qual fita térmica usar? Pode remover a etiqueta da garantia?
Neste artigo, vamos detalhar o passo a passo definitivo para você instalar o dissipador M.2 no seu SSD da forma certa e proteger o seu armazenamento.
Leia também: Como Fazer a Limpeza do PC Corretamente e Evitar Problemas de Hardware
Índice de Conteúdo
O Dissipador M.2 Jonsbo

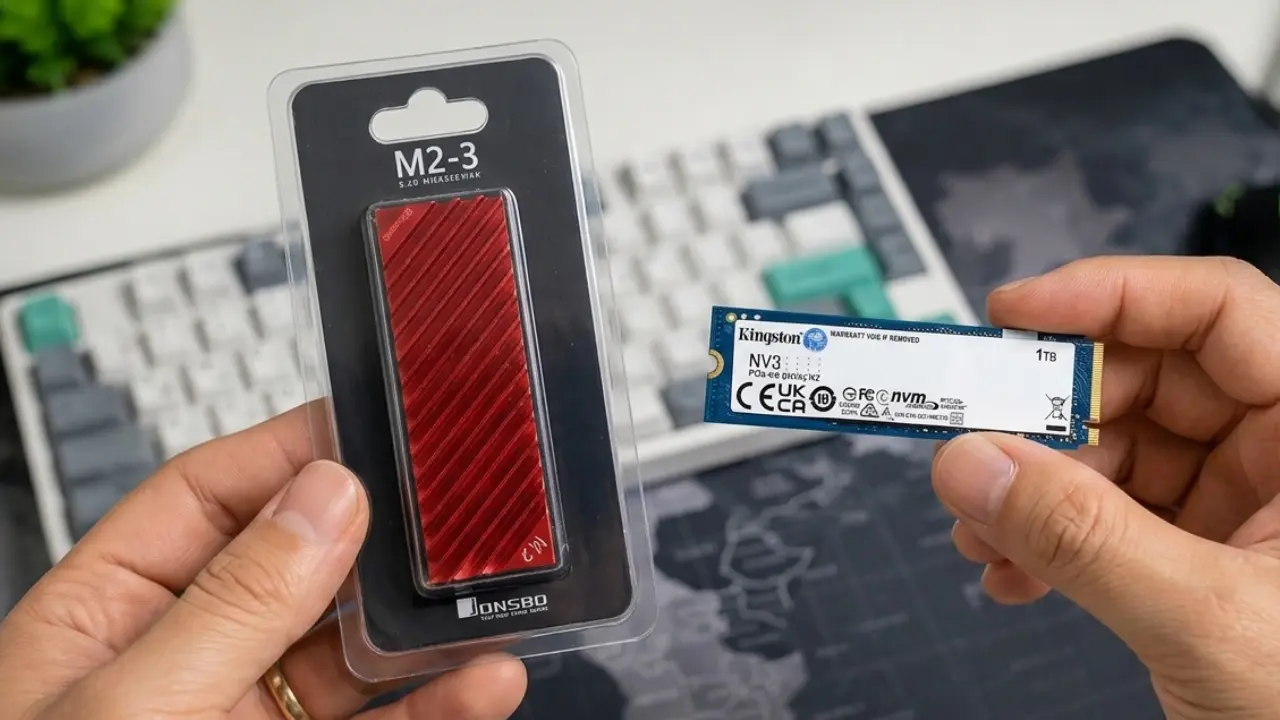

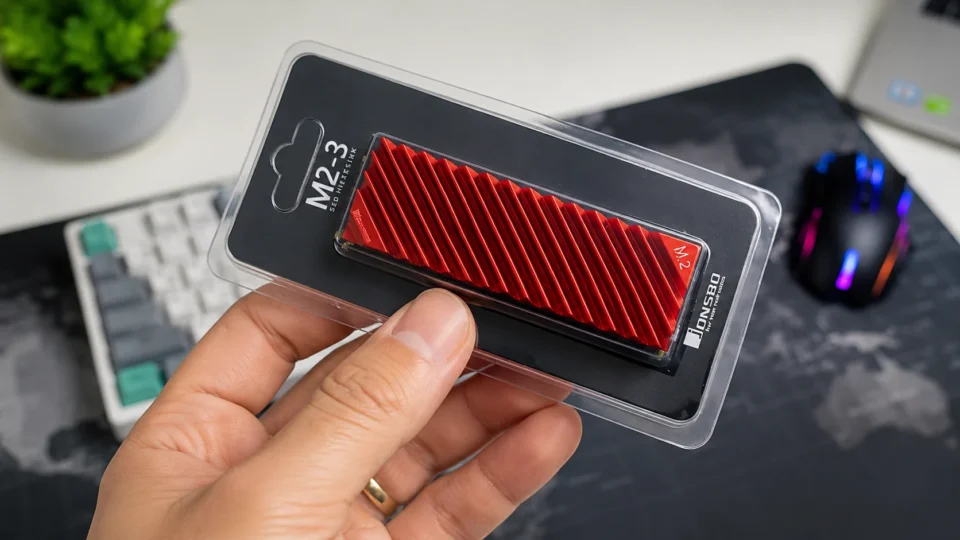

Para este tutorial, utilizamos um dos modelos mais populares e fáceis de encontrar no mercado nacional e internacional: o dissipador M.2 da Jonsbo.
Com um excelente custo-benefício (custando na faixa dos R$ 40), ele é construído em alumínio e adota um sistema de fechamento por travas (clique), dispensando o uso de parafusos minúsculos na carcaça.
Nota de transparência: O TecnoUp participa de programas de afiliados. Ao clicar nos botões acima e realizar uma compra, nós podemos receber uma pequena comissão das lojas, sem nenhum custo adicional para você. Isso nos ajuda a manter o site ativo e trazendo tutoriais independentes!
Leia também: 7 Erros Fatais ao Montar um PC Gamer: Guia para Não Perder Dinheiro

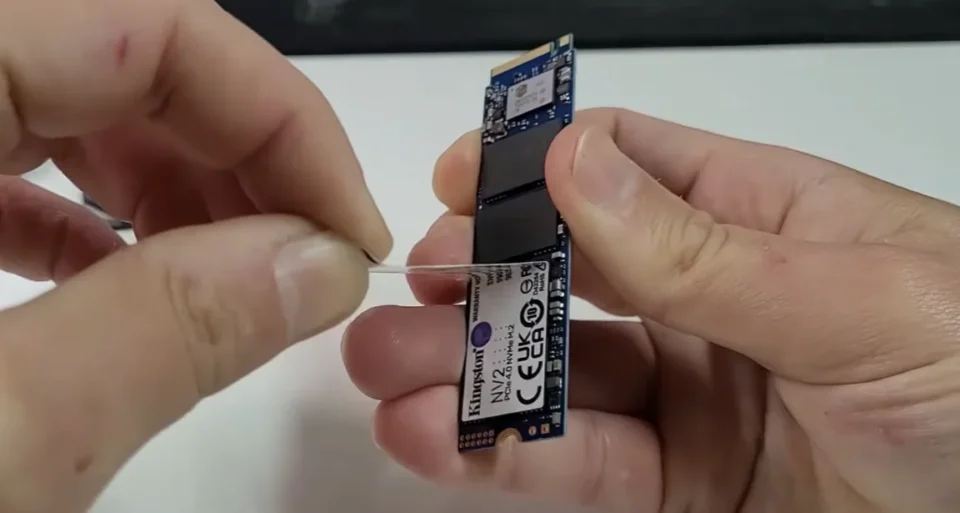

Devo tirar a etiqueta original do SSD M.2?
Esta é a dúvida mais frequente entre os usuários. A maioria dos fabricantes coloca uma etiqueta adesiva sobre os chips de memória com avisos como “Warranty Void If Removed” (Garantia anulada se removido). Na época em que comprei o meu dissipador, entrei em contato com uma empresa especializada em manutenção de computadores para tirar essa dúvida.
O técnico me recomendou remover a etiqueta para garantir o contato direto, e assim eu fiz. Até hoje, cerca de 3 anos depois, o SSD funciona perfeitamente e nunca mais tive problemas de superaquecimento.
Porém, esse é um assunto que gera bastante debate: nos comentários do meu vídeo sobre o tema, muitos inscritos do canal comentaram que essas etiquetas originais de alguns modelos funcionam como uma espécie de micro thermal pad (geralmente feitas com uma fina camada de cobre ou grafite) e, por isso, não deveriam ser removidas.
O veredito técnico é que, se a sua etiqueta for apenas de papel ou plástico simples, ela atuará como uma barreira física, reduzindo a transferência de calor para as aletas de alumínio do dissipador. No entanto, se você estiver muito preocupado em perder a garantia oficial de marcas que são rígidas com isso, faça o teste de temperatura com a etiqueta antes. Caso opte por retirar, guarde a etiqueta colada na caixa original do produto com cuidado.
Leia também: Como Ativar o XMP (D.O.C.P) e Ganhar Mais Performance no seu PC
Passo a Passo: Como montar o Dissipador no SSD
Ao abrir a embalagem de um dissipador como o da Jonsbo, você vai notar que ele acompanha quatro fitas térmicas (thermal pads). Elas possuem a mesma função condutora, mas vêm em espessuras diferentes (duas mais grossas e duas mais finas). Isso acontece porque existem SSDs de face única (com chips apenas na parte de cima) e ssds de face dupla (mais grossos, com chips dos dois lados).
Passo 1: O Teste de Espessura
Antes de retirar as películas protetoras dos plásticos adesivos, monte o SSD como um “sanduíche” entre as fitas dentro do dissipador. Ele precisa entrar de forma justa, sem folgas e sem ficar esmagado excessivamente.
Passo 2: Colando os Thermal Pads no Dissipador
- Pegue a base inferior (a parte de baixo do dissipador) e cole o thermal pad escolhido, alinhando perfeitamente dentro das bordas. Vá pressionando devagarinho para não sobrar fita para fora.
- Faça o mesmo procedimento na parte superior (aleta de alumínio), aplicando a fita térmica com calma.
Passo 3: Posicionando o SSD
Remova a película plástica do thermal pad da base inferior e deite o SSD M.2 sobre ele.
Atenção total aos conectores: Certifique-se de deixar a ponta dos contatos dourados (que encaixam na placa-mãe) totalmente para fora do dissipador. O lado oposto, onde fica o semicírculo do parafuso de fixação, também deve ficar livre.
Passo 4: O Fechamento Correto (O Segredo do Clique)
Remova o plástico do thermal pad superior. Para fechar o dissipador, não deslize a tampa. Se você tentar encaixar correndo a peça de lado, a fita térmica vai enrugar inteira e estragar a montagem.
O correto é posicionar a tampa superior exatamente acima do SSD alinhado e pressionar para baixo verticalmente até ouvir o clique de travamento. Se após fechar você notar que balança ou ficou folgado, abra e substitua por um thermal pad mais grosso até ficar bem firme.
Leia também:Como deixar o Windows mais rápido com o aplicativo oficial Microsoft PC Manager
Cuidados de Segurança antes de instalar no PC
Antes de colocar as mãos na placa-mãe, existe um truque técnico excelente para evitar que a energia estática ou residual danifique seus componentes:
- Desligue o computador por completo e retire o cabo de força da tomada.
- Com a fonte desligada, coloque o dedo nos contatos metálicos da carcaça do PC (aterramento).
- Ao mesmo tempo, mantenha o botão de Power do gabinete pressionado por 5 segundos. Isso vai evacuar e descarregar toda a energia restante que fica acumulada nos capacitores da fonte.
Encaixe e Fixação na Placa-Mãe
Com o computador desenergizado, insira o SSD M.2 com o dissipador inclinado no slot correspondente da placa-mãe. Empurre com cuidado até o final do conector e deite o SSD.
Utilizando uma chave de fenda com ponta imantada (para não perder o parafuso minúsculo dentro do gabinete), coloque o parafuso de fixação do M.2 na guia. Gire até o final, mas não aperte com força excessiva. Assim que o parafuso encostar e der resistência, pare. O excesso de torque pode espanar a rosca ou trincar a placa do circuito.
Leia também: Linus Tech Tips mostra para o mundo como é pagar 93% de taxa para montar um PC no Brasil e as gambiarras necessárias
🎥 Assista ao Tutorial em Vídeo: Instalação na Prática
Quer ver detalhadamente o “segredo do clique”, a diferença real de espessura dos thermal pads e como fazer o procedimento sem medo de errar? Preparamos um vídeo dinâmico mostrando cada um desses passos direto na bancada do canal TecnoUp:
Conclusão: SSD Frio é Sinônimo de Durabilidade
Investir cerca de R$ 40 em um acessório simples como um dissipador de alumínio Jonsbo é a melhor segurança que você pode dar para os seus dados armazenados. Seguindo o ajuste correto das fitas térmicas e tomando os cuidados elétricos antes da instalação, você garante o pico de velocidade do seu SSD NVMe por muitos anos.
Agora é com você: qual modelo de SSD você usa no seu setup? Já mediu as temperaturas dele em jogos ou renderizações? Deixe o seu comentário abaixo e participe da comunidade TecnoUp!
